HK750精密配电柜智能监测单元
产品概述：
HK750精密配电柜智能监测单元是一款针对机房能源末端，综合采集所有能源数据的智能系统。为列头柜终端能源监测系统提供高精度测量数据，通过显示单元，实时反映电能质量数据。并通过数字通讯上传至后台环境控制系统。以达到对整个配电系统的实时监控和运行质量的有效管理。帮助用户优化网络数据中心，加强能耗管理，提高服务器机架运行效率，实现全方位绿色为IDC机房提供可靠保障。
技术参数：
|
名称 |
技术指标 |
|
工作电源 |
85～265V AC 或 120～300V DC |
|
平均无故障时间 |
不小于 50000 小时 |
|
设计使用寿命 |
10 年 |
|
额定电压 |
交流 220V 相电压，范围 10%～120%额定值；精度 0.5% |
|
额定进线电流 |
交流5A，范围 1%～120%额定值；精度 0.5% |
|
额定出线电流 |
交流100A，范围 1%～120%额定值；精度 0.5% |
|
额定频率 |
50Hz，范围 45～60Hz，±0.01Hz |
|
进线精度 |
有功电能0.5S，电流电压0.5 |
|
出线精度 |
有功电能1.0，电流电压0.5 |
|
通讯接口 |
RS485， bps 4800、9600、19200、38400可选 |
|
开关量 |
无源信号输入或无源信号输入，交流 220V， 70%～120%额定值 |
|
继电器容量 |
交流 250V/5A 或直流 30V/5A |
产品选型：
|
产品名称 |
支路数量 |
功能代码 |
主回路进线路数 |
支路电流 |
附件 |
|
HK750 (交流) HK750D(直流) |
21 42 63 84 其它路数 |
A B C D |
1 2 |
50~100A |
WS LD K32 K32A |
型号代码说明：
1) 支路数量：
21路、42路、 63路、84路
其它路数（根据客户需要定制，可以根据6CT及21CT自由组合，最大不超过4组）
2) 功能代码：
A：进线、支路全功能测量+进线谐波分量（2~31次）+支路谐波分量（2~15次）选配：进线波形捕捉
B：进线、支路全功能测量+进线谐波分量（2~31次）
C：进线全功能测量+支路基本功能测量
D：进线基本功能测量+支路电流
3) 主回路进线路数：
1：单路进线； 2：双路进线
4) 支路电流：
支路一次电流：50A-100A
5) 附件(可选)：
WS：温湿度传感单元
LD：漏电传感单元
K32：32路开关状态采集单元（无源输入）
K32A：32路开关状态采集单元（有源输入）
HK750精密配电柜智能监测单元采用模块式设计，包括主机模块、 CT 模块、开关量模块、 HMI人机界面以及温度测量模块（可选）等，每个 CT 模块和开关量模块均为 21路， 1 个主机最多可配4个CT 模块和4个开关量模块，标配 7吋 HMI 人机界面

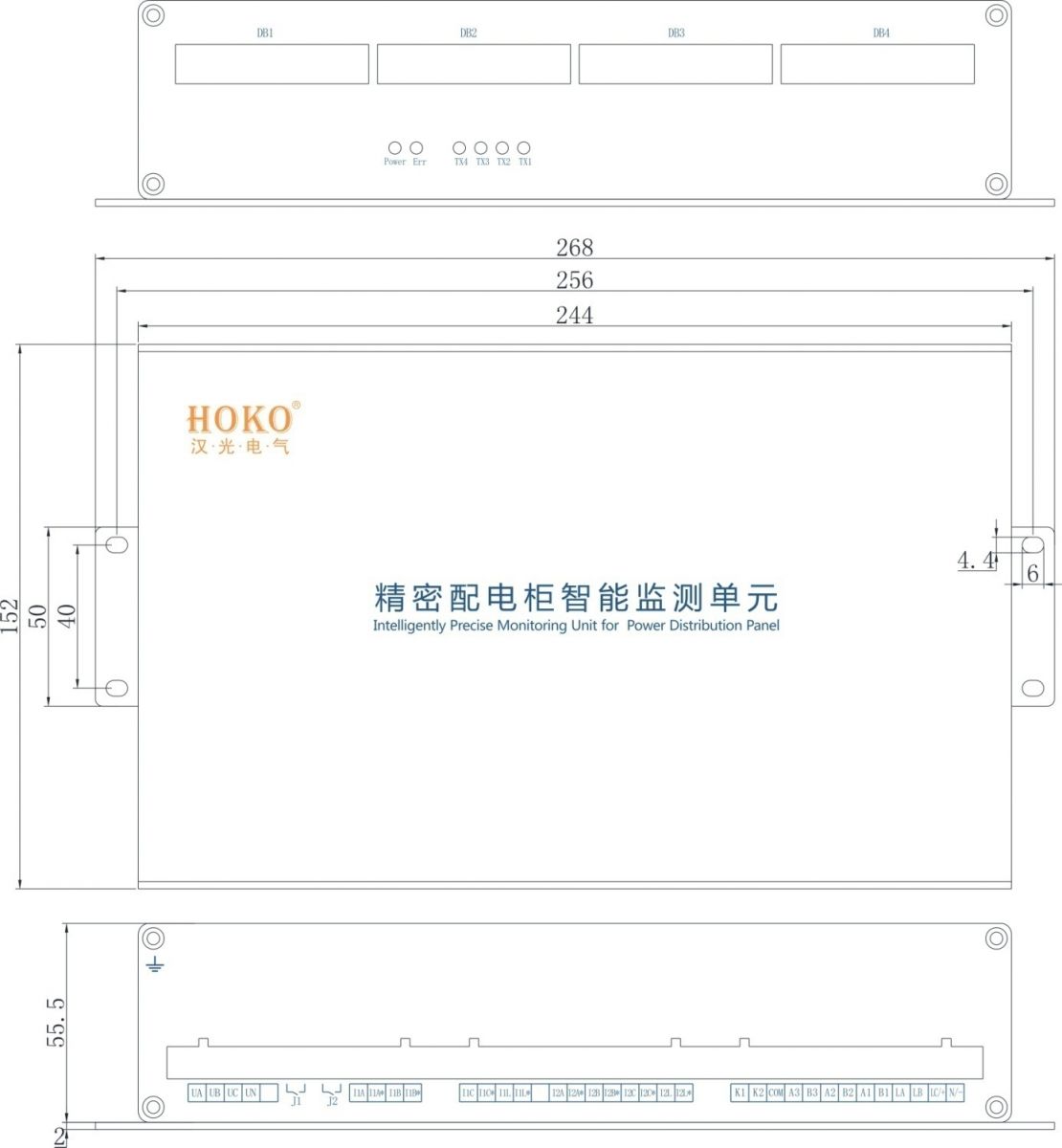

主机模块：
开关量模块：
CT模块：

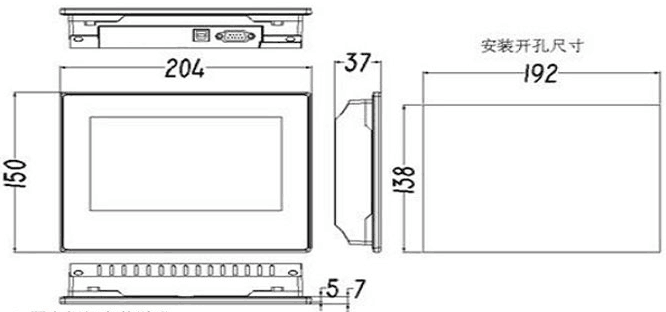

HMI结构图：
HK750精密配电柜智能监测单元
